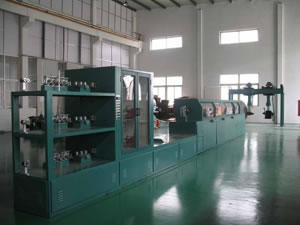

Машина для наложения бумажной изоляции

Машина для наложения бумажной изоляции

Основными параметрами конфигурации машины для многожильной бумажной обмотки являются количество слоев ленты, требуемое количество проводов, и размеры проволочной катушки. Это устройство подходит для одножильной или многожильной обмотки. Обычно обмотка имеет от 2 до 60 бумажных слоев.

Конструкция машины
1. Отдатчик
2. Главная машина
3. Намоточная клеть
4. Система управления

Технические параметры
1. Характеристики проводов
Материал: медный или алюминиевый провод
Ширина: 5~20 мм
Толщина: 1~16 мм
Площадь сечения: 10~200мм2
Диапазон значений ширины/толщины: 0.4~12
2. Характеристики изоляционной бумаги
Толщина: 0.040~0.125 мм
Ширина: 10~30 мм
3. Характеристики головки для накладки изоляционной ленты
Шаг намотки: 8~30 мм (бесступенчатая регуляция)
Допустимое отклонение от заданного значения шага намотки: ±0.4 мм
Плотность намотки: Механическая автоматическая регуляция, постоянное натяжение
Номинальная скорость вращения: 800 об/мин
Рабочая скорость: 600 об/мин
Диаметр бумажной прокладки: 330 мм, внутренний диаметр: 75 мм
Количество бумажных прокладок на каждой головке для намотки изоляционной ленты: 3 или 4 шт.
Датчик разрыва бумажной ленты: Датчик используется для проверки наличия повреждения бумажной ленты. Если фотоэлемент обнаруживает разрыв, производится автоматическая остановка работы.
4. Гусеничное буксировочное устройство:
Чем толще ремень синхронизированной передачи, тем стабильнее и надежнее линейная скорость оборудования.
5. Герметизирующая крышка обеспечивает защиту от проникновения пыли.
6. Намоточная клеть: привод моментного двигателя, намотка с постоянным натяжением, пятно проводки стержня, приемник для дисков моторизованных подъемные.

Машина для изоляционной обмотки жилы пленкой или стекловолокном
Fiberglass & Film Taping Machine

Этот вид станков для намотки изоляции разработан специально для изоляционной обмотки пленочными лентами и стекловолоконной оплеткой медных или алюминиевых плоских проводов с площадью сечения 5 - 40 мм2. Оборудование имеет двух-станционную структуру. Каждая из рабочих станций имеет свою собственную систему управления. Кроме того, при использовании намоточного оборудования в совокупности с устройством высокочастотной сушки, выпускают специальные магнитные провода с пленочной изоляционной обмоткой.

Конструкция машины
1. Отдатчик
2. Устройство выпрямления провода
3. Устройство полировки и очистки провода
4. Головка для намотки пленочной изоляционной ленты
5. Головка для намотки стекловолоконной изоляционной ленты
6. Лакировочное устройство
7. Буксирное устройство
8. Сушильная печь
9. Намоточная клеть

Технические характеристики
Параметр Показатель
Подходящая площадь сечения жил 5~40мм2
Стекловолоконная нить Внутренний диаметр 42мм
Длина нити 75мм
Длина катушки 95мм
Производственная скорость 2.5~4 м/мин
Шаг пленочной обмотки 6~24мм
Шаг стекловолоконной обмотки 2~10мм
Сушильная печь 2000мм x 8 шт.
Диаметр колеса буксировочного устройства 800мм
Мощность главного двигателя приводного механизма 3кВт x 2
Общее потребление электроэнергии около 60кВт
Общая производственная площадь Около 25м x 3.5м
