Оборудование производства трехмерных сердечников для трансформаторов

Оборудование производства трехмерных сердечников для трансформаторов
Трехмерный сердечник

Наше оборудование производства сердечников для трансформаторов предназначено специально для производства трехмерных сердечников для трансформаторов. Оборудование характеризуется более высокой производительностью, более разумной структурой, а также имеет меньшую себестоимость. Трехмерный сердечник имеет новую конструкцию ленточного сердечника GRGO с тремя колоннами круглого сечения, образованными при соединении секций одиночных сердечников полукруглой формы. При использовании сердечника трехмерной структуры, трансформатор изменяет магнитную структуру и существенно уменьшает потери холостого хода, ток холостого хода и уровень шума. Таким образом, затраты на эксплуатацию трансформатора могут быть сведены к минимуму. Мы предлагаем все виды машин и технологий для изготовления такого трансформатора.

Структура трехмерного сердечника
1. Трехмерный сердечник состоит из трех одинаковых сердечников, связанных обмоткой, и расположенных под углом 60 градусов друг относительно друга.

2. Секция трех колон имеет круглую форму, а коэффициент заполнения пакета сердечника достигает 99%.

Вид сверху трехмерного сердечника

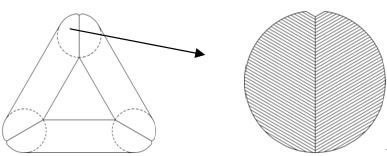

Секция колонны трехмерного сердечника

Технологические преимущества
1. Ленточный сердечник, отсутствие области высокого сопротивления
Каждый отдельный сердечник трехмерного сердечника обматывается длинной изоляционной полосой CRGO таким образом, чтобы магнитные цепи были равномерно распределены в каждой секции. Это предотвращает образование области высокого сопротивления, вызванного высоким коэффициентом заполнения пакета сердечника и амплитудным искажением магнитного потока (на участке стыка секций одиночных сердечников).
2. После намотки, сердечник отжигают в вакуумной печи.
3. Отсутствие зажимных устройств.
В виду того, что коэффициент заполнения пакета сердечника достигает 99%, на трехмерные сердечники накладывается изоляция из бумажной ленты. Нет необходимости в применении зажимного устройства.
4. Высокая автоматизация
Наше оборудование автоматически осуществляет весь процесс изготовления сердечников для трансформатора.

Характеристики
1. Оптимизированная структура магнитопровода
Магнитопроводы каждой фазы полностью симметричны и все фазы имеют одинаковую длину цепи. Общая длина трехмерного сердечника короче, чем любое другое ядро. Кроме того, ток холостого хода каждой фазы всегда достигает полного баланса, что позволяет избежать генерации третьей гармоники.

Векторная диаграмма магнитного потока трехмерного сердечника

Векторная диаграмма магнитного потока обычного пластинчатого сердечника

2. Резкое сокращение потерь холостого хода, тока холостого хода и уровня шума
Потери холостого хода сердечников для трансформаторов, производимых на нашем оборудовании, как правило, на 30% меньше, чем для традиционных трансформаторов с пластинчатым сердечником.
Трансформаторы с трехмерным сердечником, изготавливаемые на предлагаемом нами оборудовании, предлагают до 70% меньший ток холостого хода трансформатора, по сравнению с обычными трансформаторами.
Уровень шума меньше примерно на 7 ~ 10 дБ.

3. Уникальная естественная вентиляция и излучение
Каждый из трех блоков предлагаемого нами трехмерного сердечника трансформатора представлен одиночным сердечником с полукруглым сечением. Три одиночных сердечника соединяются под углом 60 градусов друг к другу. Каждый стык секций одиночных сердечников образует колонну круглого сечения. После чего производится обмотка катушек. Соединение сердечников между собой образует полый цилиндр треугольного сечения, со стенками из одиночных сердечников, который, благодаря своей форме, обеспечивает естественную вентиляцию в трансформаторе. Разность температур между верхней и нижней секциями должна составлять 30 ~ 40 ℃. Конвекция воздуха в трехмерном сердечнике способствует очень быстрому распространению тепла с радиальной формой потока. Вследствие этого уменьшается рост температуры трансформатора, а значит и увеличивается его мощность перегрузки.

4. Компактная структура, сокращение расхода меди, стали и масла
Колонна, образуемая соединением сердечников имеет круглое поперечное сечение, кроме того, предлагаемые нами трехмерные сердечники для трансформатора, имеют более компактные размеры, что в свою очередь уменьшает размеры трансформаторов, и характеризуются низким расходом сырья.
Во время обработки трехмерного сердечника, отсутствуют отходы материалов, сталь используется на 100%, в то время как при производстве обычных пластинчатых сердечников используется всего 96% материала.
Трехмерный сердечник имеет на 15% ~ 20% меньший вес, по сравнению с пластинчатым сердечником той же мощности. Вес трехмерного медного сердечника на 2% ~ 3% меньше, чем масса пластинчатого сердечника.

5. Защита от кражи
Предлагаемые нами трансформаторы с трехмерными сердечниками имеют цельную структуру, и не могут быть демонтированы, и катушка не может быть отделена от корпуса трансформатора. При производстве сердечника предусматривается защита от кражи. Трансформатор мощностью 200 кВА имеет вес 650 кг, что является дополнительным препятствием для злоумышленников.

Оборудование для производства трехмерных сердечников
1. Фреза с режущими кромками в форме ломаной линии 2. Намоточная машина 3. Печь для обжига ленточного сердечника (вакуумная обжиговая печь)
4. Оборудование для намотки высоковольтных катушек 5. Оборудование для намотки низковольтных катушек

Наша компания предлагает как технологии, так и оборудование для производства трансформаторов с трехмерными сердечниками. Для получения более подробной информации, пожалуйста, свяжитесь с нами.
