Máquina punzonadora de agujeros en tubos de cobre

Esta máquina de perforación está diseñada para la perforación de agujeros en los tubos de cobre que se utilizan en radiadores de aire acondicionado.

Características principales de la máquina punzonadora de agujeros en tubos de cobre
1. Servoalimentación del material y punzonado hidráulico.
2. Control NC, operación conveniente.
3. Buen efecto de punzonado, alta eficiencia.

Datos técnicos de la Máquina punzonadora de agujeros cónicos en tubos de cobre

No.	Item	Data
1	Diámetro máx. del tubo de cobre	Φ50mm
2	Diámetro mín. del tubo de cobre	Φ9.52mm
3	Grosor de la pared del tubo de cobre	0.6~1.5mm
4	Longitud máx. de la pieza de trabajo	1600mm
5	Diámetro mín. del agujero	Φ5.0mm
6	Precisión del diámetro interno del agujero	±0.05mm
7	Espacio mín. entre dos agujeros	16mm
8	Altura de perforación del agujero	Cuando es menor a Φ12.mm: 1.5mm; Cuando es mayor a Φ16mm: 2mm
9	Verticalidad entre la perforación y el tubo	≤0.1mm
10	Velocidad de alimentación	600mm/S
11	Velocidad de rotación	360°/S
12	Precisión de posición del eje de alimentación	±0.10mm
13	Precisión de posición del eje giratorio	±0.10°
14	Fuerza de sujeción máxima	800KG
15	Fuerza de perforación máx.	2000KG
16	Método de sujeción	Hidráulico
17	Eficiencia de trabajo	3~5 segundos por agujero
18	Potencia del motor de estación hidráulica	2.2KW
19	Potencia total	3.5KW

Máquina punzonadora de tubos cuadrados o rectangulares

Descripción
Somos fabricantes profesionales de punzonadoras de tubos cuadrados y rectangulares. Nuestros productos se pueden diseñar de acuerdo con las exigencias de los clientes.

Características principales
1. Servoalimentación del material, alta precisión.
2. La posición del agujero se puede preconfigurar en la interfaz de usuario.
3. Accionamiento hidráulico y poca producción de ruido.
4. Control PLC, operación por interfaz de usuario, automatización integral.

Características principales de la máquina punzonadora de tubos cuadrados o rectangulares

Ítem	Especificaciones
Material del tubo	Hierro, cobre, aluminio
Tamaño del tubo	De acuerdo con los requerimientos
Espesor de la pared del tubo	Máx. 2mm (o personalizado)
Longitud máxima del tubo	De acuerdo con los requerimientos
Distancia mínima entre los agujeros centrales	Agujero redondo: 30mm, agujero cuadrado: 35mm.
Precisión de posicionamiento del orificio	±0.3mm
Velocidad de punzonado	4 segundos por orificio

Máquina punzonadora de tubos redondos

La máquina punzonadora de tubos redondos se puede fabricar de acuerdo con las especificaciones requeridas por el usuario en cuanto a tamaño del tubo y de los orificios. El material alimentado es impulsado por un servo motor para la elaboración de agujeros en diferentes partes del tubo. Este producto automático está controlado por el PLC y viene con interfaz de usuario.

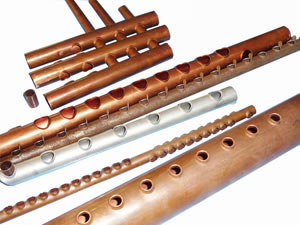

Tubo redondo perforado para acondicionador de aire

Podemos ofrecer cualquier tipo de máquinas perforadoras de tubos para cualquier propósito especial.
