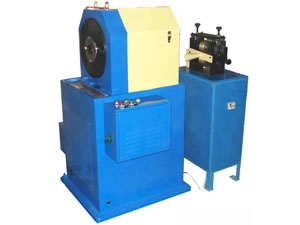

Descripción de la máquina estampadora de tubos
La máquina para estampado, corte y curvado de tubos se utiliza principalmente para producir tubos de metal decorativos. Haoshuo es capaz de proporcionar una variedad de máquinas estampadoras, tales como máquinas de torneado, máquinas enconadoras, máquinas estampadoras de tipo giratorio, máquina torneadora de tubos, máquinas curvadoras de tubos, etc.
Características principales de la máquina estampadora de tubo | Tipo | HGJ-25 | HGJ-51 | HGJ-76 | HGJ-114 |
| Diámetro del tubo, mm | 12-25 | 16-51 | 25-76 | 38-114 |
| Espesor de la pared, mm | 0.25-1.2 | 0.3-1.2 | 0.7-1.5 | 0.7-1.5 |
| Longitud del tubo, mm | 290 | 290 | 360 | 600 |
| Velocidad de formación, s/pc | 3-12 | 3-12 | 8-30 | 10-40 |
| Potencia de motor, kw | 3 | 4 | 7.5 | 11 |
| Peso de la máquina, en kg | 1100 | 2000 | 3000 | 5000 |
Descripción
La máquina estampadora es un equipo de alta eficiencia y alta calidad que se emplea para crear formas especiales sobre barras y tubos. Se aplica por lo general en la producción de cables de acero, piezas de automóviles, productos cónicos, etc.
Aparte del producto estándar, ofrecemos también la máquina estampadora giratoria CNC, que es capaz de cambiar automáticamente la forma y el tamaño de estampado. Esta máquina se emplea generosamente en la fabricación de piezas, herramientas de pesca, productos deportivos, resortes especiales, etc.
Parámetros técnicos de la máquina de estampado giratorio| Ítem | X50 | X30 | X20 | X12 | X05 |
| Material empleado | Cualquier barra de metal ferroso o no ferroso, tubos y alambres | ||||
| Diámetro máximo de la barra | 40mm | 26mm | 16mm | 12mm | 5mm |
| Diámetro mínimo de la barra | 8mm | 5mm | 4mm | 3mm | 0.5mm |
| Diámetro máximo del tubo | 55mm | 35mm | 20mm | 16mm | 7mm |
| Diámetro mínimo del tubo | 8mm | 5mm | 4mm | 3mm | 0.5mm |
| Precisión de operación | ±0.025mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.01mm |
| Suavidad de la superficie | 3.2 | 1.6 | 1.6 | 1.6 | 0.8 |
| Número de moldes | 4 | 4 | 4 | 4 | 3 |
| Tamaño del molde | 127×80mm | 100×60mm | 100×60mm | 80×35mm | 50×20mm |
| Número de bolas de prensado | 12 | 12 | 12 | 12 | 12 |
| Energía del motor para lubricación | 0.75kW | 0.75kW | 0.75kW | 0.75kW | 85W |
| Flujo de lubricante | 20L/min | 12L/min | 12L/min | 12L/min | 4L/min |
| Velocidad del husillo | 215rpm | 300rpm | 350rpm | 450rpm | 650rpm |
| Energía del motor de husillo de accionamiento | 30kW | 15kW | 11kW | 7.5kW | 1.5kW |
