خط إنتاج الصلب H-beam

مكونات خط إنتاج الصلب H-beam
هذا الخط يتكون من آلة القطع من اللهب المستقيم مراقبة بواسطة CNC ، و آلة التجميع التلقائي H-Bean وجسر الرافعة من نوع H-Beam ، و آلة الالحام من نوع H-beam و كذا آلة التصحيح و التصويب H-beam وألة نسف القذيفة.
1. آلة القطع GS-4000 من اللهب المستقيم مراقبة بواسطةCNC

البند	المواصفات
المسافة بين المسارات	4000mm ( أو على حسب الطلب )
طول المسارات	15000mm ( او على حسب الطلب )
عرض القطع	80-3200mm ( شريط المستوي )
	≤2800 ( قطع CNC )
طول القطع الفعلي ( طول الورقة الكاملة )	12000mm
سرعة القطع	50-1000mm/ دقيقة، قابل للتعديل
أقصى سرعة للعودة	3000mm/ دقيقة
ثخانة القطع بالشعلة	6-100mm
ثخانة القطع بالبلازما	وفقاً للمتطبلات
شعلة القطع المستقيم	9 قطع ( أو على حسب الطلب )
شعلة القطع CNC	قطعتين ( الرفع /الخفض الكهربائي، الأشتعال الأوتوماتيكي )
الغاز القابل للتطبيق	أوكسجين، الإيثان أو البروبان
القوة الإجمالية للمحرك	2kW

2. آلةⅠ HG－1500 للتجميع التلقائي H-beam
البيانات التقنية الرئيسية لآلةⅠ HG－1500 للتجميع التلقائي H-beam

البند	المواصفات
وظائف الماكينة	القمع الأوتوماتيكي واللحام النقطي، التقليب اليدوي
عرض لوحة الشبكة ذو عارضة بشكل H القابلة للتطبيق	200-1500mm
ثخانة لوحة الشبكة ذو عارضة بشكل H القابلة للتطبيق	6-32mm
عرض لوحة الشفة ذو عارضة بشكل H القابلة للتطبيق	150-600mm
ثخانة لوحة الشفة ذو عارضة بشكل H القابلة للتطبيق	6-40mm
طول العارضة بشكل H القابلة للتطبيق	2000-15000mm
سرعة الإنتاج	500-1200mm/ دقيقة
طول رف بكرة الدعم	إجمالي 28000mm
محرك التشغيل	7kW، التحكم بالعاكس ( مع إستبعاد جهازين الحام )

3. آلة الالحام التلقائي و الجسر الرافع MZG1000×2
البيانات التقنية الرئيسية من آلة الالحام التلقائي و الجسر الرافع MZG1000×2 :

البند	الوصف
طريقة اللحام	لحام قوسي مغمور
قوة اللحام	63kVA×2
العرض المناسب للعارضة H	200-800mm
الإرتفاع المناسب للعارضة H	200-1500mm
الطول المناسب للعارضة H	أقصى حد 15000mm
المسافة بين المسارين	4000mm
القطر المناسب لسلك اللحام	3.2-5mm
ماكينة إعادة تدوير عامل اللحام	50kg×2
طريقة التحريك	تحريك جانب مزدوج
القوة الإجمالية	8.2kW

4. آلة التصحيح و تصويب الحافة HYJ－40H
البيانات التقنية الرئيسية لآلة التصحيح و تصويب الحافة HYJ－40H من شفة HYJ-40H تصويب آلة :

البند	المواصفات
العرض المناسب للوحة الشفة ذو عارضة بشكل H	200-800mm
الثخانة المناسبة للوحة الشفة ذو عارضة بشكل H	6-40mm
أدنى إرتفاع للوحة الشبكة	200mm**
سرعة التصحيح	مايقارب 16000mm/ دقيقة
القوة الإجمالية للمحرك	24.2kW

ملاحظة: للوحة الشبكة ذو إرتفاع 200-350mm ولوحة الشفة ذو ثخانة أقل من 16mm، يجب استخدام بكرات تصحيح تابعة.

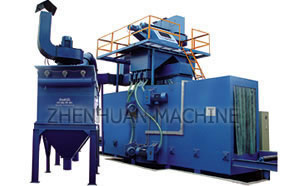

5. آلة H-beam لتسديد الطلقة و التنظيف التلقائي HP 8016-8
البيانات التقنية الرئيسية لآلة H-beam لتسديد الطلقة و التنظيف التلقائي HP 8016-8

البند		المواصفات
قياس قطعة العمل	قياس القسم (العرض x الارتفاع)	800×1600mm
	الطول	16000mm
سرعة التمرير		0.4~2.5m/min
ناسف الطلقة	النوع	Q034
	الكمية	8
	الكمية المنسوفة	8×230kg/min
	القوة	8×11kw
ألة الرفع	السعة	120t/h
	القوة	7.5kw
الناقلة الدوامة الطولية	السعة	120t/h
	القوة	5kw
الناقلة الدوامة الأفقية	السعة	120t/h
	القوة	4kw
الفاصل	السعة	120t/h
نظام التنظيف من الأقراص	القوة	11kw
	هبوب الرياح	4237m3/h
طاولة بكرة الدخول و الخروج	سعة التحميل	1000kg/m
	قوة المحرك	2×2.2kw
	سرعة النقل	0.4~4m/min
	الطول	13000mm
كمية شحن الاقراص الاولى		5000kg
نظام تنظيف الغبار	نفخ الرياح	16000m3/h
	القوة	15kw
القوة الاجمالية		About 140kw

يتم توفير آلات ذات الجودة العالية كآلة دوامة تشكيل القناة ، وآلة قطع البلازما ، و آلة اللحام وآلات أخرى من طرف Haoshuo. مرحباً بك عميلا معنا!
