آلة صنع المحرك

آلة لف ملف الدوار

إن آلة لف ملف الدوار مستخدمة خاصة للف الملف لدوار المحرك. هذه الآلة مجهزة مع نظام التحكم PLC، تشغيل شاشة اللمس، واجتياز الأسلاك الأوتوماتيكي.

المواصفات التقنية

البند	البيانات
الموديل	ZR190
القطر الخارجي للدوار	الحد الأقصى 150mm
ارتفاع الكومة	50~190mm
المادة المناسبة	سلك الألمنيوم/ النحاس
شوط اجتياز السلك	أقل من 200mm
عدد الفتحة المناسب	≤4 slots
مزود الطاقة	220V، طور مفرد، 50/60Hz، 0.75kW
وزن الآلة	حول 550kg
أبعاد الآلة (L xWxH)	1100 x 800 x 1500mm

آلة لف ملف العضو الساكن

إن آلة لف ملف العضو الساكن قادرة على لف الملف المستخدم في العضو الساكن من المحرك. هذه الآلة قادرة على تصنيع عدد 8 من الملف في نفس الوقت ( الحد الأقصى). جهاز التحكم الخاص متوفر، لذا يمكن من المستخدم أن يقوم بتحديد مقدما سلسلة من المعلمات مثل مسافة النقل الأوتوماتيكية، نقطة البدأ، بدأ التشغيل البطيء، الإيقاف البطيء، بدأ التشغيل الأوتوماتيكي، الإعادة الأوتوماتيكية الخ.

المواصفات التقنية

الموديل	R160	R250
قطر السلك المناسب	Φ0.08~1.0mm	Φ0.2~1.5mm
قطر قالب اللف	≤Φ250mm	≤Φ350mm
عدد رأس اللف	عدد 1~8	عدد 1~8
مسافة النقل	≥170mm	≥170mm
الحد الأقصى من سرعة دوران المغزل	3200rpm	3200rpm
الضغط الهوائي المطلوب	≥0.4MPa	≥0.4MPa
مزود الطاقة	220V، طور مفرد، 50/60Hz
طاقة المحرك	0.75kW	1.5kW
وزن الآلة	حول 750kg	حول 850kg
الأبعاد (L x W x H)	1550x1250x1300mm	1550x1250x1450mm

آلة إدخال ملف العضو الساكن

1. إن آلة إدخال ملف العضو الساكن مستخدمة رئيسيا لإدخال الملف وورق الفتحة في أخاديد العضو الساكن في نفس الوقت.
2. ورق الفتحة أوتوماتيكي التغذية، التشكيل، القص، الوضع، والإدخال في الأخاديد.
3. طول الورق قابل لتحديد على شاشة اللمس مقدما. بالإضافة إلى ذلك، كلا سرعة إدخال الملف وأسلوب إدخال ورق الفتحة قابلة لتحديد مقدما لتناسب حالات المحرك المختلفة.
4. إن آلة إدخال ملف العضو الساكن تستخدم المحرك المؤازر المتغير السرعة للتشغيل.

المواصفات التقنية

البند	البيانات
الموديل	K90
القطر الداخلي المناسب للعضو الساكن	Φ20~Φ100mm
القطر الخارجي المناسب للعضو الساكن	≤Φ160mm
الحد الأقصى من ارتفاع الكومة المناسب للعضو الساكن	≤120mm
المادة المناسبة	سلك النحاس/ الألمنيوم
عدد فتحة العضو الساكن	8~48 فتحة
مزود الطاقة	380V, 50/60Hz, 3kW
وزن الآلة	850kg
الأبعاد (L x W x H)	1800 x 650 x 1700mm

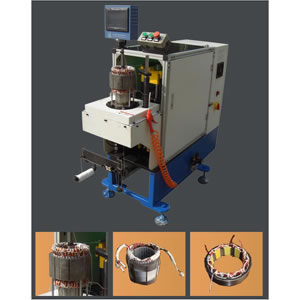

آلة ربط خيط العضو الساكن

إن آلة ربط خيط العضو الساكن تستطيع رباط الخيوط في ملف العضو الساكن. مع نظام التحكم PLC، هذا الجهاز يستخدم المحرك المؤازر لتشغيل، مما يمكن تحقيق هذه العمليات مثل الضغط، الدوران، تغذية الخيوط وقصها الخ. إنها آلة الربط ذات رأس مفرد. لدينا نوع الربط بالرأس المزدوج أيضا.

المواصفات التقنية

الموديل	DB100	DB160
ارتفاع الكومة المناسب للعضو الساكن	10~100mm	80~160mm
القطر الداخلي المناسب للعضو الساكن	Φ35~Φ120mm	Φ40~Φ120mm
القطر الخارجي المناسب للعضو الساكن	≤Φ160mm	≤Φ160mm
ارتفاع الملف	≤40mm	≤50mm
أسلوب الربط	فتحة بفتحة / فتحة الفاصل/ الربط المزخرف
سرعة الربط	حوالي 0.7s لكل فتحة	حوالي 0.8s لكل فتحة
مزود الطاقة	220V, 50/60Hz, 2kW
الوزن	حوالي 600kg	حوالي 700kg
الأبعاد (L x W x H)	1000 x 600 x 1150mm	1000 x 600 x 1250mm

آلة قص وتشكيل ورق الفتحة

1. إن آلة قص وتشكيل ورق الفتحة قادرة على تصنيع أوراق الفتحة التي تستخدم في المحركات. هذا الجهاز أوتوماتيكي كامل عن طريق نظام التحكم PLC بشركة Delta Electronics من تايوان.
2. والمحرك الخطوي متبنى لتغذية الأوراق، ومتميز بدقة التغذية العالية.
3. من خلال وحدة عرض النص، يمكن تحديد طول التغذية وسرعتها مقدما.
4. إن جهاز التسخين القابل للتعديل متوفر لتحقيق أفضل نتيجة تشكيل. وستتغير درجة حرارة التسخين وفقا للمواد المختلفة.

المواصفات التقنية

البند	البيانات
الموديل	CG200
عرض لفة الورق المناسب	20~140mm
سماكة الورق المناسبة	0.15~0.35mm
طول التغذية	10~200mm
عرض الطية	2~5mm، قابل للتعديل
سرعة القص	حوالي عدد 120 لكل دقيقة
دقة القص والطية	±0.2mm
مزود الطاقة	220V, 50/60Hz, 0.5kW
وزن الآلة	حوالي 200kg
الأبعاد (L x W x H)	500 x 900 x 1200mm

آلة إدخال ورق الفتحة

إن هذه الآلة مصممة لإدخال أوراق العزل في فتحات العضو الساكن. مع نظام أوتوماتيكي كامل، آلة إدخال ورق الفتحة تستطيع تنفيذ هذه العمليات مثل تغذية، تشكيل، طية، إدخال الورق ودوران العضو الساكن.

لأن فتحة العضو الساكن ذات الأحجام المختلفة، إنه يحتاج إلى تغيير القالب. العملية من تغيير وتعديل القالب ستستغرق حوالي نصف ساعة وتكون سهلة ومريحة.

المواصفات التقنية

الموديل	C100	C160
ارتفاع الكومة المناسب للعضو الساكن	10~100mm	20~160mm
القطر الداخلي المناسب للعضو الساكن	Φ20~80mm	Φ50~120mm
القطر الخارجي المناسب للعضو الساكن	≤Φ140mm	≤Φ190mm
ارتفاع الطية لحافة الورق	2~5mm	3~5mm
سماكة ورق العزل	≤0.35mm
سرعة الإدخال	حوالي 0.5s لكل فتحة	حوالي 0.6s لكل فتحة
مزود الطاقة	380V, 50/60Hz, 0.75kW
وزن الآلة	حوالي 400kg	حوالي 500kg
الأبعاد (L x W x H)	1100 x 650 x 1000mm	1200 x 650 x 1100

نحن قادرون على تقديم الآلات الأخرى لإنتاج المحرك أيضا. تفضلوا بلا تردد في اتصال بنا لمزيد من المعلومات.
