Inicio Revisión Máquina bobinadora de núcleo de transformador

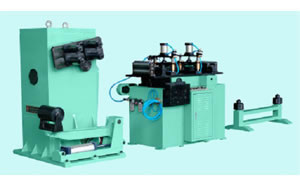

Máquina bobinadora de núcleo de transformador

Máquina bobinadora de núcleo de transformador

Este producto ha sido descontinuado y retirado de nuestro inventario.

Esta máquina está diseñada para bobinar núcleos CRGO en secciones redondas, secciones trapezoidales, secciones combinadas redondas+trapezoidales, y por supuesto la sección triangular convencional también.
Esta máquina está compuesta de un dispositivo de bobinado, dispositivo de posicionamiento y tensionado, dispositivo de enrollado y sistema de control.
Está equipada con un dispositivo de corte electrónico para contar los giros.


Datos técnicos de la Máquina bobinadora de núcleo de transformador
2.1 Forma del núcleo adecuada: plana y tridimensional
2.2 Secciones de núcleo adecuadas: redonda, trapezoidal, redonda+trapezoidal, rectangular
2.3 Diámetro máx. de la columna del núcleo: plana 230mm; tridimensional 300mm
2.4 Peso máx. de la pieza de trabajo: 1.5T
2.5 Rango de capacidad del transformador adecuado:
1) Plano: 30~800kVA
2) 3D: 30~1600kVA
2.6 Dispositivo de posicionamiento:
1) Posicionamiento automático, ancho mín. de la tira 8mm, ancho máx. de la tira 340mm
2) Dos estaciones de sujeción y amortiguación neumáticas y dos estaciones de posicionamiento
3) La fuerza de amortiguación puede ser ajustada con el visor de medición de presión neumática
2.7 Radio de giro máx.: 650mm
2.8 Velocidad de bobinado máx.: 55rpm (velocidad promedio 0~30rpm)
2.9 Método de ajuste de velocidad: Control por inversor Mitsubishi
2.10 Potencia del motor de impulse principal: 5kW
2.11 Par máx. del eje de bobinado principal: aprox. 1300N•m
2.12 Dimensiones: aprox. 6m x 1.5m x 1.4m
2.13 Peso: aprox. 2000kg
