Cortadoras de núcleo para transformadores

Esta línea está diseñada por nosotros con tecnología similar a la de GEORG de Alemania. Combina un corte biselado y ranuras en forma de V juntas (perforación de orificios opcional).

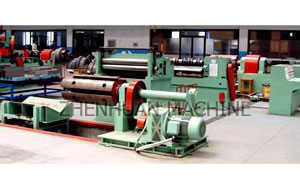

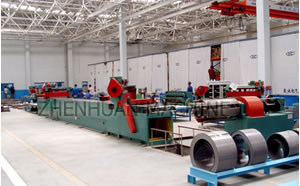

Descripción de la línea de corte longitudinal de acero de silicio
Esta línea de corte es especial para el corte de rollos grandes de acero de silicio en franjas para núcleos de acero usados en transformadores de voltaje y otros aparatos eléctricos.

La línea esta compuesta por des-enrollador de expansión hidráulica, N1 caja de almacenamiento, máquina de corte, dispositivos de guía y tensión, re-enrrolladora, carro de descarga, sistema hidráulico y sistema de control.

Parámetros principales de la línea de corte longitudinal de acero de silicio
No. Ítem Especificaciones
1 Modelo BGJ-1000 (BGJ-1250)
2 Espesor de la bobina de acero 0.23-0.6mm
3 Anchura máxima de la bobina 1000mm (1250)mm
4 Peso máximo de la bobina 5T (6T)
5 Diámetro interno de la desbobinadora 460-520mm
6 Diámetro externo de la desbobinadora 1200mm
7 Velocidad de hendido 10-60m/min
8 Altura de la rebaba Menor a 0.02mm
9 Número de piezas hendidas Máx. 20 piezas
10 Anchura mínima de hendido 40mm
11 Material de la cuchilla de hendido Aleación de carburo
12 Tamaño de la cuchilla de hendido 120 /198.45 /18mm
13 Vida útil de la cuchilla Más de 100 km antes del afilado
14 Precisión de anchura de hendido Menos de 0.2mm
15 Diámetro interno del rebobinador 500 mm
16 Peso del rebobinador 5 toneladas (6 ton.)
17 Energía total Alrededor de 29kW
18 Longitud de la máquina 11m (12m)
19 Peso total Cerca de 10 toneladas (14 ton.)

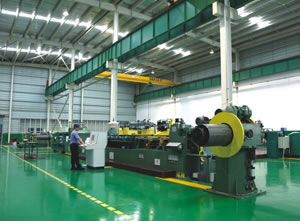

Línea de corte longitudinal de acero de silicio según longitud predeterminada completamente automática

Descripción de la línea de corte longitudinal de acero de silicio según longitud predeterminada completamente automática
Esta línea esta diseñada por nosotros con tecnología similar a la de GEORG Alemania. Combina cortado de bisel y muesca en forma de V. (perforación es opcional)

Composición de la línea
1 Desenrrollador de doble cabeza y expansión mecánica, motor activo, capacidad 5T
2 Alta precisión del dispositivo de alimentación servo asistida, precisión de alimentación ≤0.1mm
3 Maquina neumática de muesca en forma de V de alta precisión manejada por servo motor, tolerancia de alimentación ≤ 0.1mm; ángulo de muesca ≤1°, Material en aleación YG20
4 Maquina cizalla neumática de alta precisión (2 componentes) para cortar ángulos de 45°, cizallar ángulos ≤1°, material de las cuchillas YG20 aleación.
5 Mesa de clasificación de doble capa
6 Mesa de levantar y caer de doble capa, capacidad de 10T
7 Sistema de control PLC

Parámetros principales de la línea de corte longitudinal de acero de silicio según longitud predeterminada completamente automática
Modelo BHX-400 BHX-600 BHX-900
Anchura de la bobina de acero eléctrico 40-440mm 60-640mm 80-920mm
Longitud de corte 250-2500 400-3500 500-5000
Espesor del acero eléctrico thickness 0.23-0.35 0.23-0.35 0.23-0.35
Precisión de corte longitudinal ±0.1mm ±0.1mm ±0.1mm
Altura de la rebaba ≤0.02mm ≤0.02mm ≤0.02mm
Precisión del ángulo de corte ±0.025° ±0.025° ±0.025°
Velocidad de alimentación 0-240m/min 0-240m/min 0-240m/min
Duración de corte ≤230 ms ≤240 ms ≤250 ms
Vida útil de la herramienta de corte y punzonado 1200000 antes del afilado
Carrera máxima de paso por vuelta 40mm 40mm 40mm
Número de pasos por vuelta 1, 2, 3, 4, 5, 6, 7
Método de colección de las tiras Apilamiento automático
Energía eléctrica total 20kW 30kW 35kW
Superficie ocupada (L×A×H) 15m×5m×2m 18m×5.5m×2.5m 22m×6m×2.5m
Línea de corte longitudinal de acero de silicio según longitud predeterminada semiautomática

Esta es una cortadora compacta de acero eléctrico CRGO (acero eléctrico de grano orientado). Nuestra máquina es similar a la cizalla basculante de la firma alemana Georg e incluye un sistema de alimentación con servomotor, un sistema de control PLC, sistema de interfaz de usuario HMI, etc. Su ángulo de corte es de 45°, 90° y 135°. Además las funciones de punzonado y marcado en línea están disponibles.

Componentes
1. Desbobinador
2. Dispositivo de alimentación a alta velocidad
3. Servo-dispositivo oscilador
4. Dispositivo de muescas en V
5. Dispositivo de punzonado en O
6. Dispositivo de
7. Correa de transmisión
8. Sistema de control PLC

Características principales
1. Sistema con servomotor CA de marca Delta con módulo PLC
2. Este equipo utiliza un sistema completamente automático para producir listones laminados.
3. El motor de la cizalla basculante para acero eléctrico CRGO está controlado por un inversor, genera poco ruido y es de gran velocidad
4. Posicionamiento central de la guía lineal y de la varilla roscada
5. Las cuchillas de corte se fabrican con una aleación alemana especial.

Especificaciones técnicas
Ítem Datos
Ancho de listón adecuado 30-500mm
Espesor máximo de acero al silicio 0.6mm
Longitud de corte 1-999999mm
Corte a medida y tolerancia en la posición de las muescas ±0.05mm
Tolerancia del ángulo de corte ±0.03°
Altura de la rebaba Inferior a 0.02mm
Velocidad de corte 30 veces por minuto
Vida útil de la cuchilla 500,000 veces antes de afilarse
Potencia del servomotor de alimentación 2kW
Potencia del servomotor de pivote 4.5kW

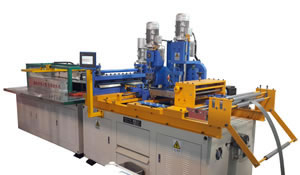

Máquina cortadora de núcleo ingletado para transformador

Esta máquina cortadora de núcleo ingletado para transformador está diseñada con una estructura compacta. Ofrece la función de punzonado en línea, corte de muescas y corte oscilante. La longitud total del producto es inferior a los 6 metros. Esta máquina está formada por una servo unidad de accionamiento, el PLC y la interfaz de usuario. Es un equipo completamente automatizado, en el que se pueden preconfigurar las funciones de posicionamiento de ángulo y de orificio, posicionamiento de la muesca en V, longitud de corte y el número de pasos por vuelta.

Parámetros técnicos
No. Ítem Especificaciones
1 Modelo JN-5003
2 Espesor del acero eléctrico 0.23-0.6mm
3 Anchura de la bobina de acero eléctrico 30-500mm
4 Longitud de corte 1-999999mm
5 Tolerancia de corte longitudinal ±0.1mm
6 Tolerancia de ángulo de corte ±0.03°
7 Tolerancia de posición del orificio ±0.1mm
8 Tolerancia de posición de entallado ±0.1mm
9 Altura de rebaba Menos de 0.02mm
10 Velocidad de alimentación Máx. 100m/min
11 Velocidad de producción 30-60 piezas por minuto
12 Troquel de punzonado/entallado Aleación de carburo
13 Cuchilla de corte Aleación de carburo
14 Vida útil del troquel y de la cuchilla Más 1.2 millones de veces antes del afilado
15 Carrera máxima por vuelta 40mm
16 Número de pasos por vuelta 1, 2, 3, 4, 5, 6, 7
17 Servomotor Delta de Taiwán
