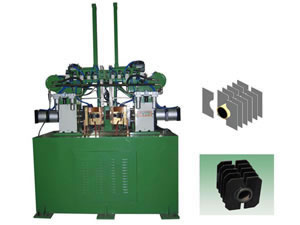

Soldadora de aletas en H para tubos de calderas

Soldadora de aletas en H para tubos de calderas

Descripción
Nuestra máquina soldadora de aletas en H ha sido desarrollada para la fabricación de tubos aletados H simples o dobles. Estos tubos aletados se utilizan sobre todo en calderas. La soldadora de aletas para tubos consta de un carrito manual, sistema neumático, unidad de soldadura y armazón de soporte.

Por otra parte, esta máquina de soldadura está controlada por un PLC y permite la producción semiautomática. El proceso de producción incluye la alimentación manual de tubos de acero, la descarga manual de las aletas, la descarga manual de los tubos aletados y la entrega automática. El espacio entre las aletas y la longitud se puede configurar con el PLC. Vale destacar que el espacio de aletado para un tubo puede variar.

Capacidad de la soldadora de aletas H para tubos de calderas
Ítem Especificaciones
Longitud adecuada para el tubo 1-15m
Espesor de la aleta en forma de H 2-3mm
Diámetro adecuado del tubo base de acero 19-51mm
Material aplicable Tubo base Acero al carbono Acero al carbono Acero inoxidable
Aleta Acero al carbono Aleación de acero bajo en carbono Acero inoxidable
Parámetros técnicos de la soldadora de aletas H para tubos de calderas
Ítem Especificaciones
Suministro de energía de soldadura Inversor de frecuencia mediana, 160kVA×3
Método de refrigeración del transformador Refrigeración por agua
Rectificador con diodo de silicona ABB de Suiza, 12 piezas
Electrodo de soldadura activa Aleación de Be-Co-Cu
Electrodos de soldadura 2500N
Cilindro neumático para presión y posicionamiento Airtec de Taiwán
Unidad de recocido para la sección de soldadura Período de recocido ajustable
Velocidad de soldadura <4s (para tubo base de 38.1mm y aleta de 3mm)
Resistencia de la soldadura >50MPa o el tubo se rompe
Ancho de la costura de soldadura Larger than f de espesor
Tolerancia de longitud de la aleta soldada (longitud total) ±1mm
Tolerancia de longitud de la aleta soldada (fraccional) ±0.5mm
Tolerancia de brecha entre aletas ±0.1mm
Inclinación entre la aleta y la base del tubo ±1°
Diferencia de altura entre las aletas ±0.2mm
Distancia al centro entre dos tubos ±0.2mm (para tubos dobles)

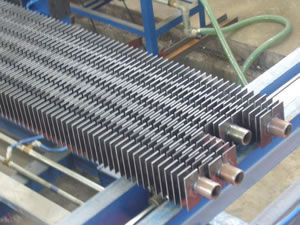

Imágenes del tubo con aletas en H para calderas
